Société européenne de fabrication d’équipes de climatisation demande le projet d’un composant par équipe de climatisation du type “fan coil”.
Il s’agit d’un composant qui simplifie l’assemblage de l’équipe, puisqu’il permet la double connection sur un seule bloc, depuis les sorties filetées d’une valve à trois sorties jusqu’aux les entrées de l’échangeur.

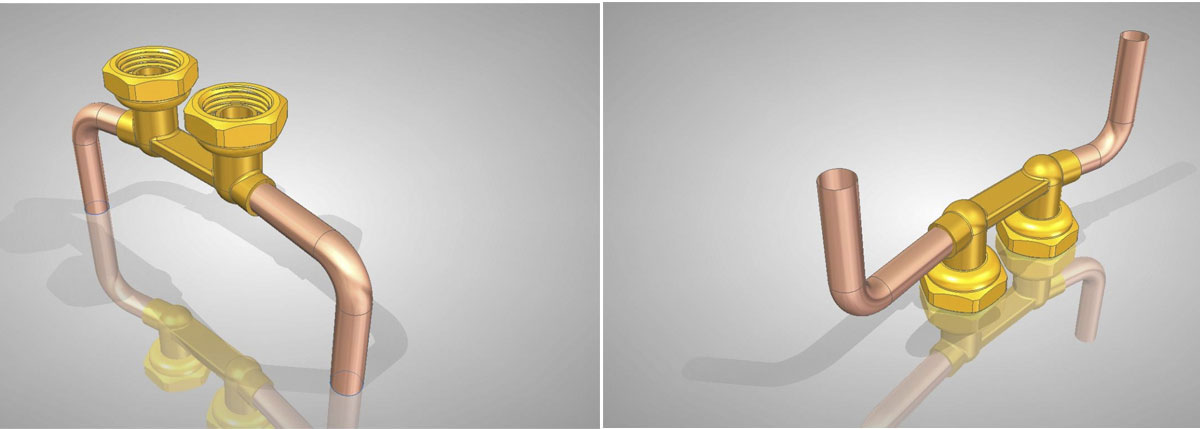

Ce raccord contient une double connection monobloc, de filetage femelle giratoire G ½ (ISO 228-1) à tuyau en cuivre de 3/8" (EN 12735). La distance entre centres de connections filetées est de 40mm, alors que la distance entre sorties de tuyaux est de 130mm, avec une dimension totale de 140 x 72 x 30 mm.
Sa geometrie de support se compose d’une plaque de section rectangulaire de 12 x 5 mm qui assemble les deux conections filetées, et pour le serrage il y a un écrou giratoire à 6 plans à SW24.
