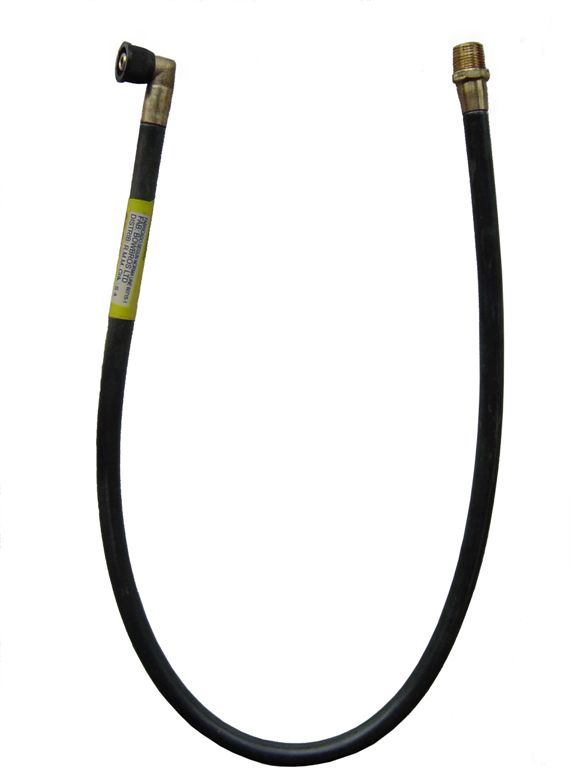

Raccordement d'appareils mobiles à gaz naturel à l'installation de réception de gaz, par moyen de connexion flexible avec vanne de sécurité. Connexion flexible pour gaz avec vanne de sécurité (EN 60715-1) et accessoires de raccordement.

Sont considérés comme des appareils mobiles tous les appareils qui sont déplaçables, c'est-à-dire, qu'ils ne sont pas fixés à un mur ou au sol, et ceux qui vont à moteur, et en particulier les suivants:

  • Les appareils de cuisson déplaçables: cuisinières, raclettes, grills, etc.
  • Appareils mobiles de chauffage: radiateurs, infrarouge.
  • Appareil pour laver ou sécher des vêtements.
  • Lave-vaisselle comprenant un brûleur à gaz.
  • Réfrigérateurs par absorption.

Les appareils mobiles seront reliés toujours à l'installation de réception par une connexion flexible.

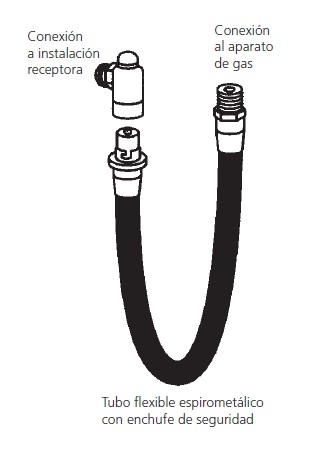

La connexion à l'installation de réception de gaz sera effectué de manière à permettre le développement du tube flexible avec une chute verticale, sans forcer le rayon de courbure ni être soumis à la torsion entre la prise de gaz dans l'installation de réception et le dispositif d'entrée de gaz à l'appareil.

Souder le raccord à l'installation de réception qui doit être fixé au mur.

Vous pouvez utiliser les accessoires suivants de Rafael Marquez Moro y Cia., (rmmcia):

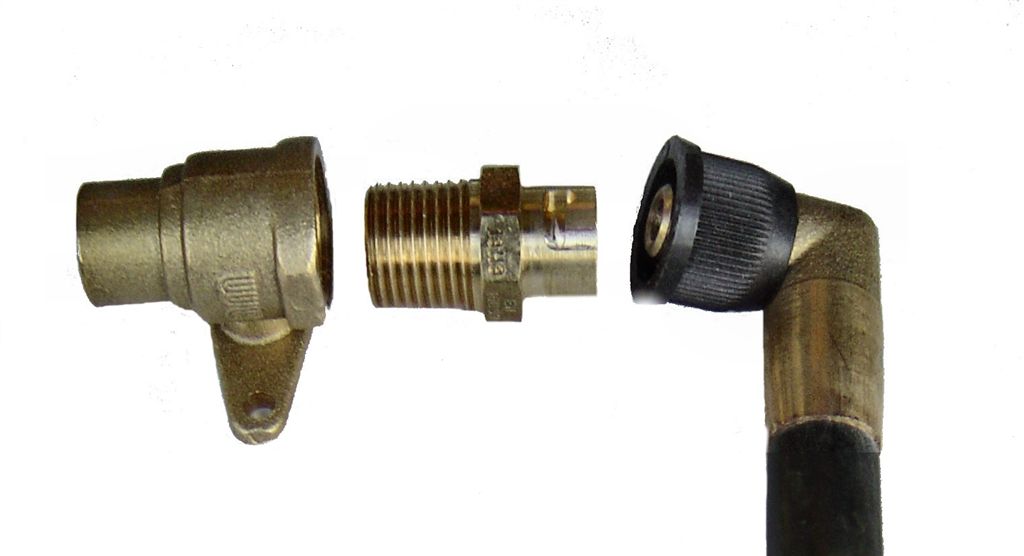

    Coude avec pattes réf. 472      Raccord femelle avec pattes



Visser la partie de base (vanne de sécurité) dans le raccord de connexion, à l'aide du frein filet selon la norme EN 751 ou de la bande d'étanchéité. La vanne de sécurité fournis par rmmcia est conforme à la norme EN 15069 (obligatoire depuis la Directive de Produits de Construction 89/106/CE).



Visser, si nécessaire, l'accessoire correspondant à l'entrée de gaz de l'appareil en utilisant le même type de produit d'étanchéité ou joint. rmmcia fournit la gamme d'accessoires suivants:

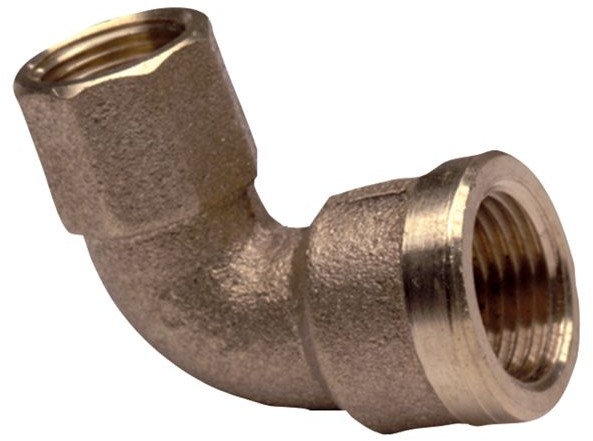

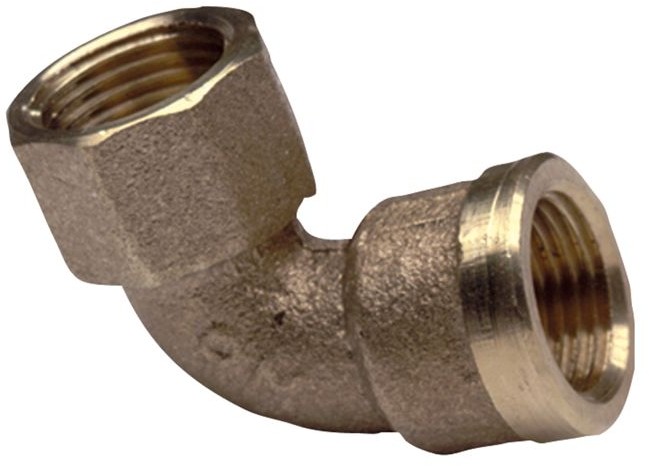

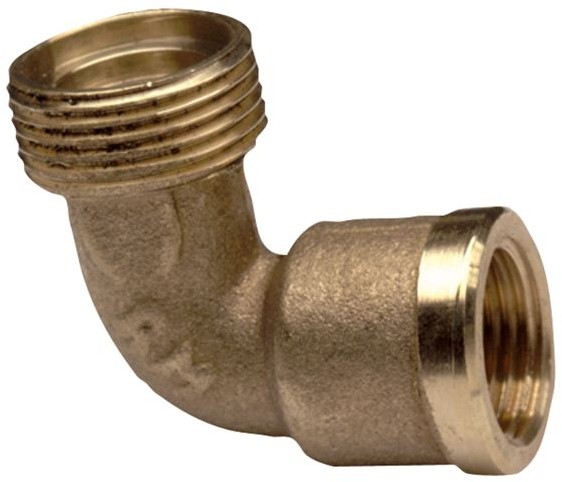

Coude pour cuisine M-F         Coude pour cuisine F-F                        Coude pour cuisine F-F

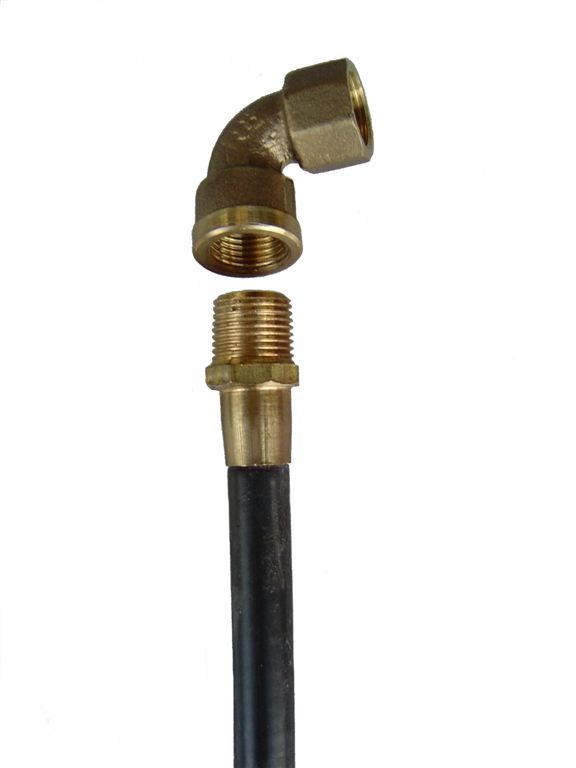

 Brancher le flexible à la partie de base (au coude cuisine).



Vérifier que le tuyau flexible est en position verticale, sans forcer la courbure et sans stress.

Vérifier qu'il y a une bonne étanchéité de tous les joints, passez à purger le système et vous pouvez établir l'alimentation en gaz.

rmmcia peut fournir le tuyau flexible avec diamètre nominal de 3/8" et 1/2", en fonction des les besoins de flux de gaz vers votre appareil mobile à gaz:

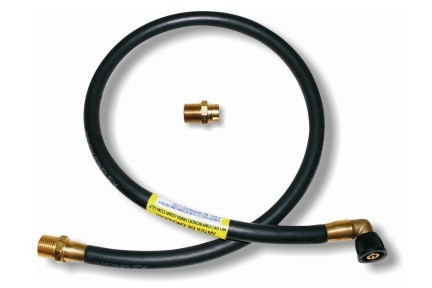

                           flexible avec tuyau D.N. 3/8"                                  flexible avec tuyau D.N. 1/2"



Rappelez-vous toujours que les installations doivent être effectuées par du personnel autorisé et certifié. Les instructions contenues dans cet article sont un résumé des manuels d'installation complets. Vous pouvez obtenir des informations détaillées au web site de Conaif - Sedigas (http://www.conaifsedigas.es) et dans le centre de documentation du même site: "Agents de mise en service" and "Installateurs de gaz".

BIBLIOGRAPHIE:

  • Manuel d'Installations de réception, de GAS NATURAL..
  • Documentation de Conaif - Sedigas Certification:
  • Liste 18 - Connexion et mis en service d'un appareil de cuisson - rev. 0_24.10.08
  • Partie 0. Terminologie des installations de réception et les appareils à gaz.
